CARTE PUISSANCE MONO VERTE CHAUFFE-EAU ACI+ ATLANTIC 150/300L THERMOR

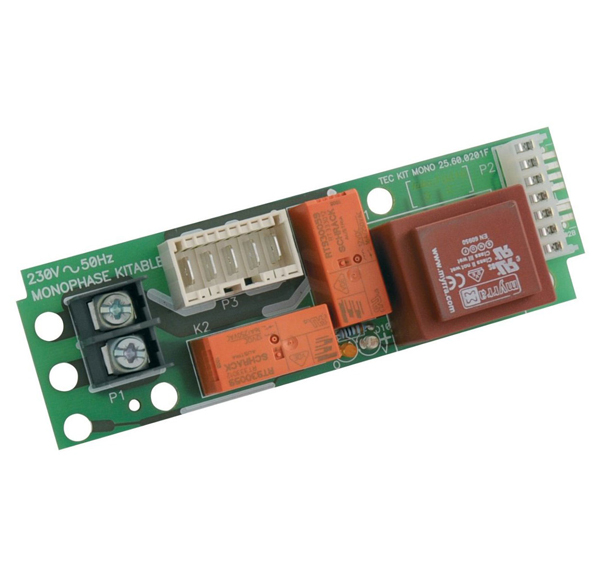

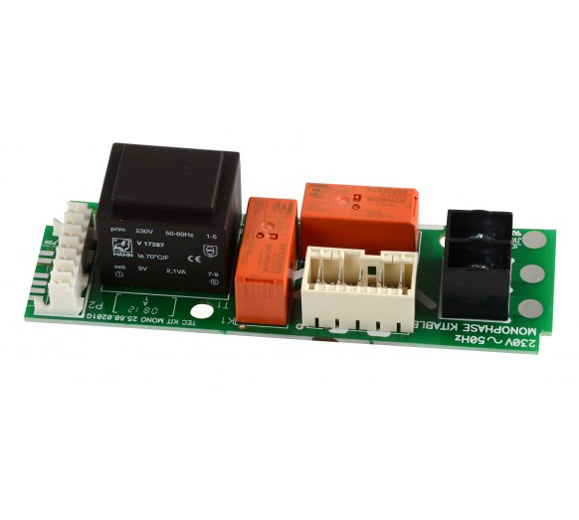

PLATINE MONOPHASEE  verte

pour Cumulus ATLANTIC :

151115  ACI Vertical MONO ELECT. 150L
151120  ACI Vertical MONO ELECT. 200L
151204  ACI Vertical MONO ACC. ELECT. 50L
151207  ACI Vertical MONO ACC. ELECT. 75L
151210  ACI Vertical MONO ACC. ELECT. 100L
151215  ACI Vertical MONO ACC. ELECT. 150L
151220  ACI Vertical MONO ACC. ELECT. 200L
152315  ACI Vertical ELECT. 150L
152320  ACI VerticaLELECT. 200L
152325  ACI VerticaLELECT. 250L
152330  ACI VerticaLELECT. 300L
152415  DIAPASON ACI ELECT 150L
152420  DIAPASON ACI ELECT 200L
152425  DIAPASON ACI ELECT 250L
152430  DIAPASON ACI ELECT 300L
153115  ZENEO ACI HYBRIDE Vertical Mono 150L
153120  ZENEO ACI HYBRIDE VerticaL MONO 200L
153204  ZENEO ACI Vertical mono 50L
153207  ZENEO ACI HYBRIDE Vertical Mono 75L
153210  ZENEO ACI HYBRIDE Vertical Mono 100L
153215  ZENEO ACI HYBRIDE Vertical Mono 150L
153220  ZENEO ACI HYBRIDE Vertical Mono 200L
153310  ACI VISIO Horizontal ELECT. 100L
153315  ACI HorizontaL ELECT. 150L
153320  ACI HorizontaL ELECT. 200L
153410  ACI HorizontaL ELECT. 100L
154115  VIZENGO ACI HYBRIDE VerticaL MONO 150L
154120  VIZENGO ACI HYBRIDE VerticaL MONO 200L
154315  ZENEO ACI HYBRIDE VerticaL MONO 150L
154320  ZENEO ACI HYBRIDE VerticaL MONO 200L
154325  ZENEO ACI HYBRIDE VerticaL MONO 250L
154330  ZENEO ACI HYBRIDE VerticaL MONO 300L
154420  VIZENGO ACI HYBRIDE VerticaL MONO 200L
154425  VIZENGO ACI HYBRIDE VerticaL MONO 250L
154430  VIZENGO ACI HYBRIDE VerticaL MONO 300L
154815  VIZENGO VerticaL 150L ACI INTER
154820  VIZENGO VerticaL 200L ACI INTER
154920  VIZENGO VerticaL 200L ACI INTER
154925  VIZENGO VerticaL 250L ACI INTER
154930  VIZENGO VerticaL 300L ACI INTER
155415  ZENEO ACI HYBRIDE HorizontaL Mono 150L
155420  ZENEO ACI HYBRIDE HorizontaL Mono 200L
156215  ZENEO ACI HYBRIDE Vertical
156220  ZENEO ACI HYBRIDE Vertical

Chauffe-eau THERMOR :

241075 50L DURALIS ACI 1.8KW
251078 75L DURALIS ACI HYBRIDE 1.8KW
261076 ACI TEC2 VISUALIS 100L
261098 100L DURALIS ACI HYBRIDE 2.4KW
263023 STEATITE ACI+ HM MONO 100L
263024 THERMOR GH ACI TEC 100L
263123 DURALIS 100L ACI HYBRIDE HZ MONO
271050 FAMILIO 150L MONO ACI+ ELECT
271064 STEATITE ACI+ VM MONO 150L
271083  DURALIS 150L ACI HYBRIDE VM MONO
271084  VISUALIS 150L ACI HYBRIDE VM MONO
271085  150L MONO ELECT. ACI+ COMPACT
271090  ACI TEC2 VISUALIS 150L
271096  150L DURALIS ACI HYBRIDE 2.4KW
271184  VISUALIS 150L ACI Performance Compact
272013  STEATITE ACI+ VS MONO 150L
272038  DURALIS 150L ACI HYBRIDE VS MONO
273024  STEATITE ACI+ HM MONO 150L
273025  THERMOR GH ACI TEC 150L
273036  THERMOR GH ACI TEC 150L
273124  DURALIS 150L ACI HYBRIDE HZ MONO
281052  FAMILIO 200L MONO ACI+ ELECT
281053  FAMILIO 250L MONO ACI+ ELECT
281055  STEATITE ACI+ VM MONO 200L
281077  DURALIS 200L ACI HYBRIDE VM MONO
281078  VISUALIS 200L ACI HYBRIDE VM MONO
281079  200L MONO ELECT. ACI+ COMPACT
281082  Vertical mural ACI TEC2 VISUALIS 200L
281100  200L DURALIS ACI HYBRIDE 2.4KW
281178  VISUALIS 200L ACI Performance Compact
282026  STEATITE ACI+ VS MONO 200L
282027  STEATITE ACI+ VS MONO 250L
282072  DURALIS 200L ACI HYBRIDE VS MONO
282073  VISUALIS 200L ACI HYBRIDE VS MONO
282074  DURALIS 250L ACI HYBRIDE VS MONO
282075  VISUALIS 250L ACI HYBRIDE VS MONO
282076  ACI TEC2 VISUALIS 200L
283018  STEATITE ACI+ HM MONO 200L
283118  DURALIS 200L ACI HYBRIDE HZ MONO
291053  FAMILIO 300L MONO ACI+ ELECT
292040  STEATITE ACI+ VS MONO 300L
292045  DURALIS 300L ACI HYBRIDE VS MONO
292046  VISUALIS 300L ACI HYBRIDE VS MONO
292048  ACI TEC2 VISUALIS 300L
871415  DURALIS 150L ACI HYBRIDE Mono Compact
881420  DURALIS 200L ACI HYBRIDE Mono COMPACT

Les chauffe-eau électriques ACI (à Courant Imposé ) sont équipés d'un thermostat électronique qui a pour rôle la régulation de la température et l'optimisation du chauffage de l'eau. Cette platine électronique régule également l’alimentation de l'anode en titane.

Le thermostat électronique est équipé d'une sonde dans laquelle est incorporée une thermistance, une résistance dont la valeur ohmique est fonction de sa température. Une régulation électronique utilise cette variation afin d'enclencher ou de déclencher un contact d'alimentation de la résistance selon que la température est inférieure ou supérieure au réglage du thermostat.
Une seconde thermistance peut aussi être présente pour que le thermostat électronique puisse mesurer le contenu d'eau chaude disponible et ainsi optimiser la chauffe en fonction de l'utilisation.
Une dernière sonde à coefficient de température négatif (CTN) peut aussi équiper le chauffe-eau pour permettre l'affichage de la température de l'eau.

Votre chauffe-eau ne chauffe plus et vous n’avez pas d’eau chaude ?

Attention, le contrôle nécessite un travail sous alimentation. Il est nécessaire de prendre toutes les précautions d'usage.
Munissez-vous d'un tournevis plat, d'un tournevis cruciforme et d'un multimètre et vérifiez l’état de votre thermostat électronique.
Les produits concernés par cet article sont les chauffe-eau électriques Thermor : Duralis, Visualis, ACI+ et Familio.

ÉTAPE 1 : CONTRÔLEZ L’ALIMENTATION EN ENTRÉE DU THERMOSTAT
À l'aide d'un appareil de mesure multimètre, contrôlez l'alimentation à l'entrée du thermostat.
- Votre carte électronique est bleue ou verte (monophasé) : la tension doit être d'environ 230V.
Réglez le multimètre sur un calibre supérieur à 300 Volts (alternatif).
Si vous constatez une absence de tension à l’entrée du thermostat : l’origine du problème est liée à votre installation électrique. Controlez votre installation électrique.

ÉTAPE 2 : LA TENSION D'ALIMENTATION EST-ELLE CONFORME ?
- Le voyant orange est éteint : le thermostat est hors service. changez la carte thermostat.
- Le voyant orange est allumé : procédez à la vérification de la tension sur les bornes de la résistance entre le fil bleu et chaque fils rouge (voir étape 3 )

ÉTAPE 3 : VÉRIFICATION DE LA TENSION SUR LES BORNES DE LA RÉSISTANCE :
- Si la tension est d’environ 230 Volts entre le fil bleu et chaque fils rouge, l’alimentation de la résistance est correcte. Vérifiez alors le fonctionnement de la résistance et procedez à son remplacement. (si votre chauffe-eau fonctionne en heure creuse, le mettre en marche forcée).
- Il n’y a pas de tension détectée sur les bornes de la résistance. La sonde ou le thermostat sont hors service. Procedez au remplacement de la sonde et du thermostat électronique.

ÉTAPE 4 : CONTRÔLEZ LA SONDE
Sortez la sonde de son logement (doigt de gant).
Vérifiez si la sonde n’est pas cassée ou humide : remplacez la sonde ou le thermostat.
La sonde est humide, trace de rouille ou de calcaire : remplacez la sonde, le thermostat et le corps de chauffe.
