070225 THERMOSTAT ELECTRONIQUE MONO CHAUFFE-EAU ACI THERMOR 50-300L
En stock

THERMOSTAT ELECTRONIQUE MONO CHAUFFE-EAU ACI THERMOR 50-300L

Ref. 070225

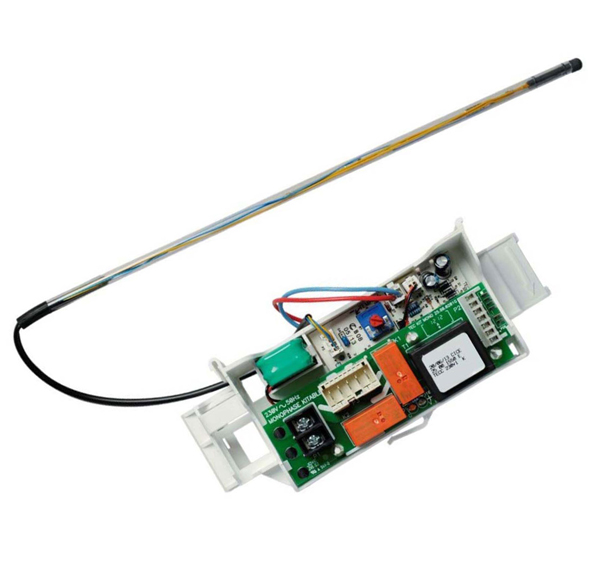

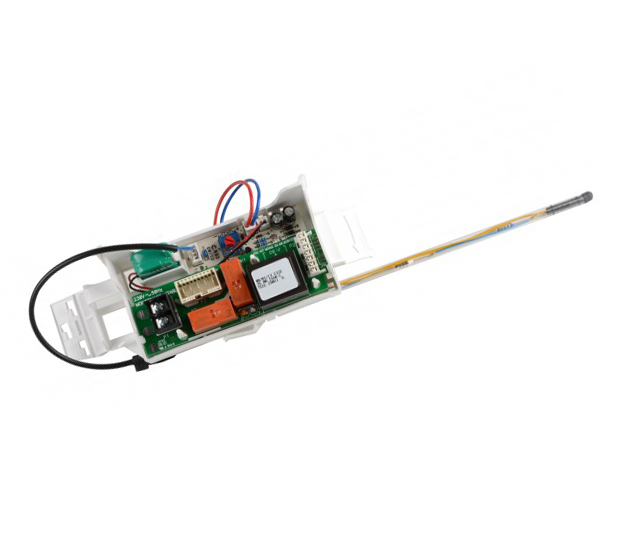

THERMOSTAT ELECTRONIQUE 25001550 TECC 230V THERMOR - DE DIETRICH Mono 1800W à 3000W
pour chauffe eau De Dietrich à poser 150L à 300L ACI gamme...

117.00 TTC
Stock :
Disponible : Expédition immédiate
Rupture
Livraison sous 24H/48H
Quantité:
+ -
Ajouter au panier

THERMOSTAT ELECTRONIQUE 25001550 TECC 230V

THERMOR - DE DIETRICH Mono 1800W à 3000W
pour chauffe eau De Dietrich à poser 150L à 300L ACI gamme 2005/2007 - Horizontal ACI gamme 2005/2007 - Vertical ACI gamme 2005/2007

CHAUFFE-EAU ACI 50 à 300L VERTICAL SOCLE VERTICAL MURAL - HORIZONTAL MURAL

241050 - THERMOR GV ACI TEC 50L
251050 - THERMOR GV ACI TEC 75L
261058 - THERMOR GV ACI TEC 100L
263023 - STEATITE ACI+ Horizontal 100L
263024 - THERMOR GH ACI TEC 100L
271064 - STEATITE ACI+ Vertical mural 150L
271078 - THERMOR GV ACI TEC 150L
271085 - Vertical mural 150L ACI+
272013 - STEATITE ACI+ Vertical socle  150L
272036 - THERMOR GZT ACI TEC 150L
273024 - STEATITE ACI+ Horizontal mural 150L
273025 - THERMOR GH ACI TEC 150L
273036 - THERMOR GH ACI TEC 150L
281055 - STEATITE ACI+ Vertical mural  200L
281072 - THERMOR GV ACI TEC 200L
281079 - Vertical mural 200L ACI+ COMPACT
282026 - STEATITE ACI+ Vertical MONO 200L
282027 - STEATITE ACI+ Vertical MONO 250L
282069 - THERMOR GZT ACI TEC 200L
283018 - STEATITE ACI+ Horizontal mural 200L
292040 - STEATITE ACI+ Vertical socle 300L
292041 - 300 Vertical ESP (GZT ACI TEC 300)

Les chauffe-eau électriques ACI (à Courant Imposé ) sont équipés d'un thermostat électronique qui a pour rôle la régulation de la température et l'optimisation du chauffage de l'eau. Cette platine électronique régule également l’alimentation de l'anode en titane.

Le thermostat électronique est équipé d'une sonde dans laquelle est incorporée une thermistance, une résistance dont la valeur ohmique est fonction de sa température. Une régulation électronique utilise cette variation afin d'enclencher ou de déclencher un contact d'alimentation de la résistance selon que la température est inférieure ou supérieure au réglage du thermostat.
Une seconde thermistance peut aussi être présente pour que le thermostat électronique puisse mesurer le contenu d'eau chaude disponible et ainsi optimiser la chauffe en fonction de l'utilisation.
Une dernière sonde à coefficient de température négatif (CTN) peut aussi équiper le chauffe-eau pour permettre l'affichage de la température de l'eau.

Votre chauffe-eau ne chauffe plus et vous n’avez pas d’eau chaude ?

Attention, le contrôle nécessite un travail sous alimentation. Il est nécessaire de prendre toutes les précautions d'usage.
Munissez-vous d'un tournevis plat, d'un tournevis cruciforme et d'un multimètre et vérifiez l’état de votre thermostat électronique.
Les produits concernés par cet article sont les chauffe-eau électriques Thermor : Duralis, Visualis, ACI+ et Familio.

ÉTAPE 1 : CONTRÔLEZ L’ALIMENTATION EN ENTRÉE DU THERMOSTAT
À l'aide d'un appareil de mesure multimètre, contrôlez l'alimentation à l'entrée du thermostat.
- Votre carte électronique est bleue ou verte (monophasé) : la tension doit être d'environ 230V.
Réglez le multimètre sur un calibre supérieur à 300 Volts (alternatif).
- Votre carte électronique est rouge (triphasé) : la tension doit être d'environ 400V.
Réglez le multimètre sur un calibre supérieur à 400 Volts (alternatif).

Si vous constatez une absence de tension à l’entrée du thermostat : l’origine du problème est liée à votre installation électrique. Controlez votre installation électrique.

ÉTAPE 2 : LA TENSION D'ALIMENTATION EST-ELLE CONFORME ?
- Le voyant orange est éteint : le thermostat est hors service. changez la carte thermostat.
- Le voyant orange est allumé : procédez à la vérification de la tension sur les bornes de la résistance entre le fil bleu et chaque fils rouge (voir étape 3 )

ÉTAPE 3 : VÉRIFICATION DE LA TENSION SUR LES BORNES DE LA RÉSISTANCE :
- Si la tension est d’environ 230 Volts entre le fil bleu et chaque fils rouge, l’alimentation de la résistance est correcte. Vérifiez alors le fonctionnement de la résistance et procedez à son remplacement. (si votre chauffe-eau fonctionne en heure creuse, le mettre en marche forcée).
- Il n’y a pas de tension détectée sur les bornes de la résistance. La sonde ou le thermostat sont hors service. Procedez au remplacement de la sonde et du thermostat électronique.

ÉTAPE 4 : CONTRÔLEZ LA SONDE
Sortez la sonde de son logement (doigt de gant).
Vérifiez si la sonde n’est pas cassée ou humide : remplacez la sonde ou le thermostat.
La sonde est humide, trace de rouille ou de calcaire : remplacez la sonde, le thermostat et le corps de chauffe.
