099108 PLATINE ELECTRONIQUE ACI MONO CHAUFFE-EAU ATLANTIC
En stock

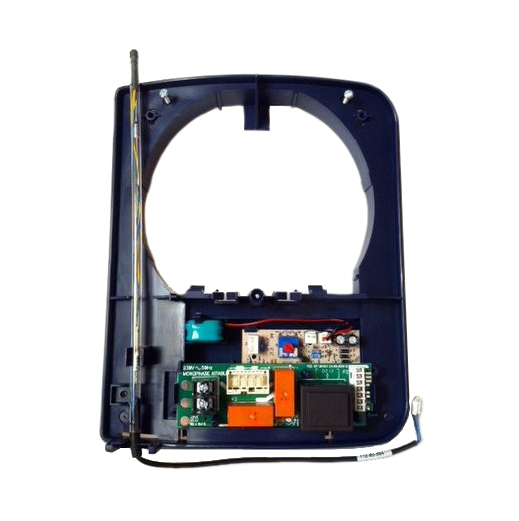

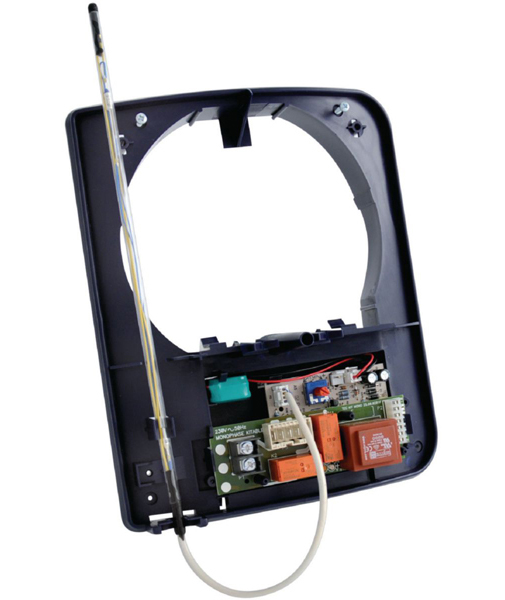

PLATINE ELECTRONIQUE ACI MONO CHAUFFE-EAU ATLANTIC

Ref. 099108
Code Ean : 3666644025211

THERMOSTAT ELECTRONIQUE  MONO 230V Cumulus ATLANTIC ACI 100 à 300L HORIZONTAL MURAL - VERTICAL SUR SOCLE ATLANTIC 152315 - Chauffe-eau ACI...

128.35 TTC
Stock :
Disponible : Expédition immédiate
Rupture
Livraison sous 24H/48H
Quantité:
+ -
Ajouter au panier

THERMOSTAT ELECTRONIQUE  MONO 230V

Cumulus ATLANTIC ACI 100 à 300L

HORIZONTAL MURAL - VERTICAL SUR SOCLE

ATLANTIC 152315 - Chauffe-eau ACI Vertical 150L
ATLANTIC 152320 - Chauffe-eau ACI Vertical 200L
ATLANTIC 152325 - Chauffe-eau ACI Vertical 250L
ATLANTIC 152330 - Chauffe-eau ACI Vertical 300L
ATLANTIC 153310 - Chauffe-eau ACI VISIO Horizontal 100L
ATLANTIC 153320 - Chauffe-eau ACI Horizontal 200L
ATLANTIC 153410 - Chauffe-eau ACI Horizontal 100L
THERMOR 153315 - Chauffe-eau ACI Horizontal 150L

Les chauffe-eau électriques ACI (à Courant Imposé ) sont équipés d'un thermostat électronique qui a pour rôle la régulation de la température et l'optimisation du chauffage de l'eau. Cette platine électronique régule également l’alimentation de l'anode en titane.

Le thermostat électronique est équipé d'une sonde dans laquelle est incorporée une thermistance, une résistance dont la valeur ohmique est fonction de sa température. Une régulation électronique utilise cette variation afin d'enclencher ou de déclencher un contact d'alimentation de la résistance selon que la température est inférieure ou supérieure au réglage du thermostat.
Une seconde thermistance peut aussi être présente pour que le thermostat électronique puisse mesurer le contenu d'eau chaude disponible et ainsi optimiser la chauffe en fonction de l'utilisation.
Une dernière sonde à coefficient de température négatif (CTN) peut aussi équiper le chauffe-eau pour permettre l'affichage de la température de l'eau.

Votre chauffe-eau ne chauffe plus et vous n’avez pas d’eau chaude ?

Attention, le contrôle nécessite un travail sous alimentation. Il est nécessaire de prendre toutes les précautions d'usage.
Munissez-vous d'un tournevis plat, d'un tournevis cruciforme et d'un multimètre et vérifiez l’état de votre thermostat électronique.

ÉTAPE 1 : CONTRÔLEZ L’ALIMENTATION EN ENTRÉE DU THERMOSTAT
À l'aide d'un appareil de mesure multimètre, contrôlez l'alimentation à l'entrée du thermostat.
- la tension doit être d'environ 230V.
Réglez le multimètre sur un calibre supérieur à 300 Volts (alternatif).
Si vous constatez une absence de tension à l’entrée du thermostat : l’origine du problème est liée à votre installation électrique. Controlez votre installation électrique.

ÉTAPE 2 : LA TENSION D'ALIMENTATION EST-ELLE CONFORME ?
- Le voyant est éteint : le thermostat est hors service. changez la carte thermostat.
- Le voyant est allumé : procédez à la vérification de la tension sur les bornes de la résistance entre le fil bleu et chaque fils rouge (voir étape 3 )

ÉTAPE 3 : VÉRIFICATION DE LA TENSION SUR LES BORNES DE LA RÉSISTANCE :
- Si la tension est d’environ 230 Volts, l’alimentation de la résistance est correcte. Vérifiez alors le fonctionnement de la résistance et procedez à son remplacement. (si votre chauffe-eau fonctionne en heure creuse, le mettre en marche forcée).
- Il n’y a pas de tension détectée sur les bornes de la résistance. La sonde ou le thermostat sont hors service. Procedez au remplacement de la sonde et du thermostat électronique.

ÉTAPE 4 : CONTRÔLEZ LA SONDE
Sortez la sonde de son logement (doigt de gant).
Vérifiez si la sonde n’est pas cassée ou humide : remplacez la sonde ou le thermostat.
La sonde est humide, trace de rouille ou de calcaire : remplacez la sonde, le thermostat et le corps de chauffe.

Retrouvez l'ensemble des pièces détachées Atlantic

  • Chauffe-eau Electrique / ATLANTIC / 152315
  • Chauffe-eau Electrique / ATLANTIC / 152320
  • Chauffe-eau Electrique / ATLANTIC / 152325
  • Chauffe-eau Electrique / ATLANTIC / 152330
  • Chauffe-eau Electrique / ATLANTIC / 153310
  • Chauffe-eau Electrique / ATLANTIC / 153315
  • Chauffe-eau Electrique / ATLANTIC / 153320
  • Chauffe-eau Electrique / ATLANTIC / 153410
